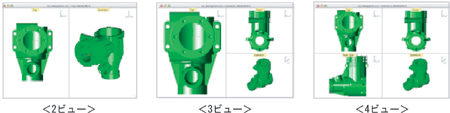

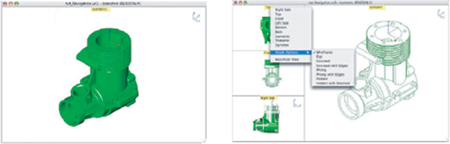

1. マルチ・ビューポート
  ■従来までの１画面表示に加え、マルチ・ビューポートがサポートされました。

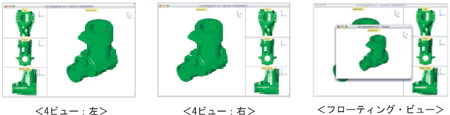

・ 最大四分割のマルチ・ビュー表示 ：６タイプのビュー・レイアウトを用意
・ フローティング・ビューを追加可能
・ １画面表示と各マルチ・ビューは、タイトル・ラベルを右クリックするだけで切り替えることができる
・ ビューごとに座標系／ワークプレーンを表示
・ ビューごとに視点の設定が可能
・ ビューごとに異なる表示モードを設定可能（ワイヤーフレーム、隠線、フラット、グーロー、フォンなど）
・ ビュー内の拡大縮小表示が可能
・ 各ビュー枠の大きさは、マウス・ドラッグで変更

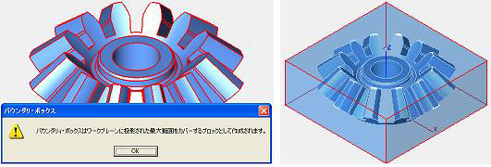

2. バウンダリィ･ボックス【検証メニュー】


■ワークプレーンに輪郭を投影して、モデルの最大範囲をカバーするブロック･プリミティブを作成します。

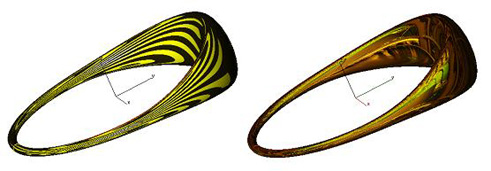

3. 面の評価【検証メニュー】

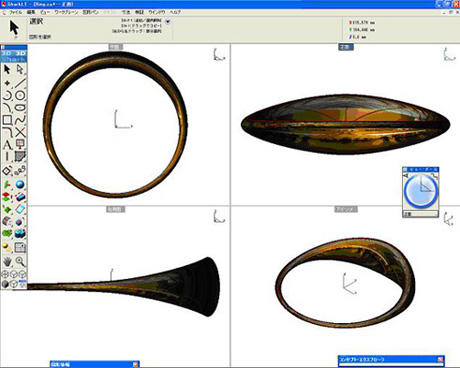

■面の連続性を視覚的に検証するために、OpenGLによる高速なゼブラ表示と環境パッピングに対応しました。

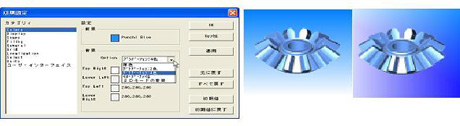

4. 背景オプション


■背景オプションにてグラデーション及びイメージが背景として設定できるようになりました。

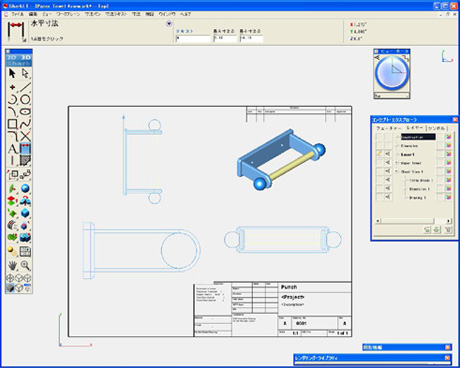

5. 3Ｄモデルを３面図へ


■シャーク・ＬＴでも3Ｄモデルから３面図を自動生成できるようになりました。


6. 主な新ツール

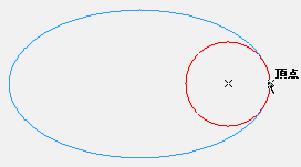

  ■曲率円の作成【検証メニュー】
  このツールは選択した円や円弧、楕円などに接する円を簡単に作成することができます。




■テープ・メジャー・ツール【ツール・パレット】


ワークプレーン上にある図形の2点間の距離を表示することができます。

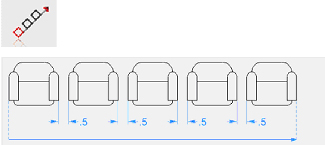

■ダイナミック矩形コピー【ツール・パレット】


矩形コピーにおいて、ドラッグしながらコピーの方向と長さを指定できるようになりました。




■補助線【ツール・パレット】
  従来までのストロークキーによる補助線の作成機能に加えて、指定した2点を通過する補助線、及び指定した線分に平行な補助線が簡単に作成できるツールが追加されました。

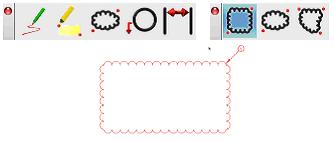

■マークアップ（注記）【ウインドウ・メニュー】


7. データ交換【ファイル・メニュー】


・AutoCAD2008(DXF･DWG)


・Google SkechUPの読み込み


・Wavefrontの読み込み/書き出し


・Adobe PhotoShopの読み込み


・PDFの読み込み（Mac版のみ）


・TIFの読み込み


・JPEGの読み込み/書き出し


・BMP書き出し


・Publish to Web(html)書き出し

8. ACIS R18カーネルへ更新
　
|
